2.2. Приборы для измерения углов.

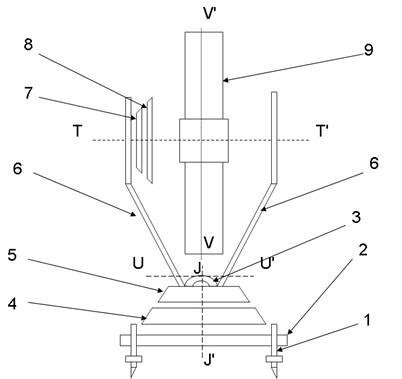

Описанный метод измерения углов реализован в теодолите. Основными частями теодолита являются горизонтальный и вертикальный круги, зрительная труба, цилиндрический уровень, подъёмные винты, винты закрепительные (алидад вертикального и горизонтального кругов и лимба горизонтального круга) и наводящие (алидад вертикального и горизонтального кругов и лимба горизонтального круга). В принципиальной схеме теодолита выделяют четыре основных оси: вертикальную ось JJ', ось цилиндрического уровня UU', визирную ось VV' и ось вращения зрительной трубы TT' (рис. 15).

На схеме условно обозначены: 1. подъёмные винты; 2. трегер; 3. цилиндрический уровень горизонтального круга; 4. лимб горизонтального круга; 5. алидада горизонтального круга; 6. колонка; 7. алидада вертикального круга; 8. лимб вертикального круга; 9. зрительная труба.
