В соответствии с ГОСТ 23009 сборным железобетонным конструкциям присваиваются марки. Марки содержат цифровые и буквенные символы, отражающие информацию о виде, размерах, несущей способности конструкций, об используемых материалах (бетоне, арматуре), а также дополнительных характеристиках (стойкость к воздействию агрессивных сред, сейсмостойкость и др.).



Например:

Т Р.Р.Р-НАВ-ДД, где

Т – тип конструкций;

Р.Р.Р – габаритные размеры;

Н – несущая способность;

А – класс напрягаемой арматуры;

В – вид бетона;

ДД – дополнительные сведения.



Примеры маркировки сборных железобетонных элементов каркаса многоэтажных зданий приведены в таблице 3.1. На рисунках 3.1 – 3.5 приведены конструктивные элементы схемы многоэтажных каркасных зданий, а также компоновочные  схемы с использованием этих элементов .

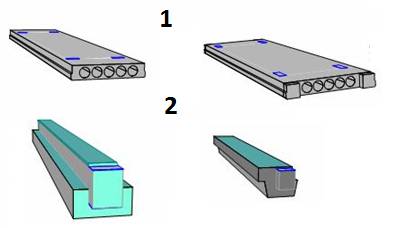

Рис. 3.1. Конструктивные элементы перекрытия многоэтажного каркасного здания  в сборном железобетоне: 1 – многопустотные плиты,2 – ригели
